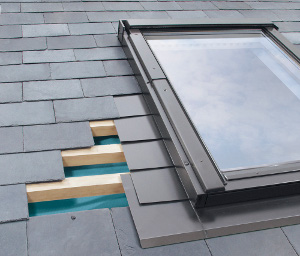

Оклады для плоских «чешуйчатых» кровель

Оклады ELV, ELJ позволяют герметично соединить окно с плоскими чешуйчатыми кровельными материалами толщиной до 10 мм.

Позволяют монтировать окна на различных вариантах глубины посадки в кровле: оклад ELV – глубина посадки «V», оклад ELJ – глубина посадки «J».

Стандартный оклад предназначен для одиночной установки окна в кровлю.

Комбинированные оклады позволяют объединять окна в группы:

— при монтаже на глубине посадки «V» – горизонтальные, вертикальные, комбинированные группы;
— при монтаже на глубине посадки «J» – только горизонтальные группы.

Стандартное расстояние между окнами, установленными в группе, составляет 10 см.

Оклады типа EL рекомендуется устанавливать в крыши с углом наклона:

от 15° до 90° – оклад ELV;
от 20° до 90° – оклад ELJ.

Конструкция оклада

Оклад состоит из нижнего, верхнего и боковых элементов, количество которых зависит от высоты окна. Боковые элементы оклада укладываются, чередуясь с кровельным покрытием. Нижний элемент оклада имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. Для лучшей гидроизоляции окна в комплект к окладам группы EL входит водоотводящая планка, которую рекомендуется устанавливать под наклоном на расстоянии 30 см над окном.

Внимание! Боковые накладки к окнам упакованы и транспортируются в комплекте с окладом.

Элементы оклада:

1 – верхний элемент оклада;
2 – нижний элемент оклада;
3 – боковые элементы оклада;
4 – водоотводящая планка;
5 – боковые накладки к окнам.
