Двускатная система для плоских крыш

Двускатная деревянная конструкция EFR дает возможность устанавливать окна для крыши в одной группе в плоской кровле. Двускатная система для плоских крыш EFR обеспечивает высокие термоизоляционные параметры. Конструкция предусматривает установку как деревянных стандартных окон для крыши, так и окон ПВХ.

С учетом высокого расположения рекомендуется подключение автоматической системы Z-Wave, благодаря которой окнами можно управлять с помощью пульта ДУ или настенной клавиатуры. В окнах можно применять как наружные, так и внутренние аксессуары.

EFR устанавливается в крышах с углом наклона от 0° до 15°.

Двускатная система для плоских крыш



Конструкция системы

Система EFR содержит основу, изготовленную из плиты OSB толщиной 12 мм, утепленной пенополистироловой плитой EPS 100 мм. Внутренняя стенка основы покрыта плитой из фанеры, к которой можно прикрутить планки для внутренней отделки. Расстояние между окнами в группе 40 мм. Оклад изготовлен из алюминиевого листа толщиной 0,6 мм с полиэстеровым серо-коричневым покрытием, приближенным к цвету RAL 7022.

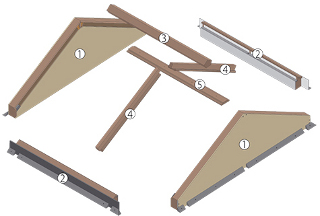

Элементы оклада:

1 – боковой элемент основы оклада;
2 – элементы передней части основы оклада;
3 – соединяющяя балка;
4 – вспомогательные стропила;
5 – планка для внутренней отделки соединения окон;
6 – верхний оклад;
7 – центральные водостоки, соединяющие окна;
8 – боковые водостоки;
9 – нижний оклад.
