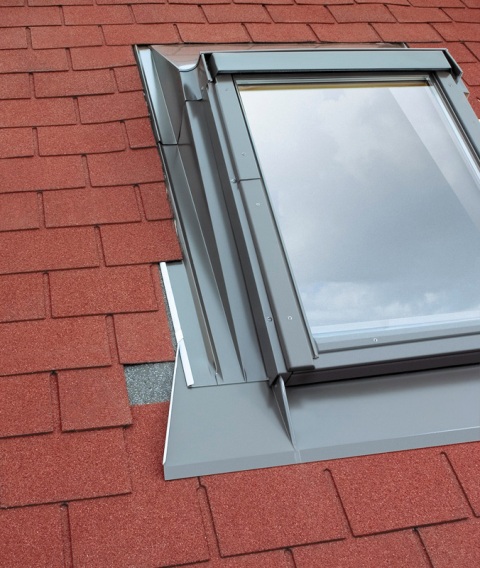

Оклад для изменения угла монтажа окна

Оклад Е_А предназначен для установки мансардных окон в крышах с углом наклона от 10°. Применение этого оклада позволяет увеличить угол установки мансардного окна по отношению к скату кровли до 10°. Используется при реконструкции мансард и чердаков, способствует увеличению пространства внутри мансардного помещения и обеспечивает дополнительный обзор
Стандартный оклад предназначен для одиночной установки в плоскость крыши.

Существуют также комбинированные оклады для установки мансардных окон в горизонтальных группах.

Оклад E_А изготавливается в трех типах в зависимости от профиля кровельного покрытия:

оклад ESA – для плоских кровельных покрытий с толщиной покрытия не более 10 мм (2 слоя по 5 мм), например, гибкая черепица;
оклад EZA-P – для профилированных кровельных покрытий с высотой профиля не более 45 мм, например, черепица, металлочерепица;
оклад EHA-P – для высокопрофилированных кровельных покрытий с высотой профиля не более 90 мм, например, черепица, металлочерепица.
Возможен только один вариант глубины посадки мансардного окна при использовании оклада E_A – глубина посадки V.

Оклад E_А предназначен для монтажа в крыши с углом наклона от 10 до 75°.

Оклад для изменения угла монтажа окна

Конструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент подбирается под соответствующий тип кровельного покрытия. Конструкция верхнего и боковых элементов оклада сохраняет свободное пространство между окладом и оконным коробом, что дает возможность дополнительно утеплить приподнятые элементы оклада.

Специальные уголки, входящие в комплект оклада, позволяют изменять угол наклона мансардного окна относительно плоскости крыши. Для лучшей гидроизоляции окна в комплект оклада также входит водоотводящая планка, которую рекомендуется устанавливать под наклоном на высоте 30 см над окном, и специальные поролоновые клинья, защищающие кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.

Оклад ESA, EZA-P, EHA-P для изменения угла монтажа окна



Элементы оклада:

1 – верхний элемент оклада;
2 – нижний элемент оклада;
3 – боковые элементы;
4 – кляммер;
5 – водоотводящая планка;
6 – защитные поролоновые клинья;
7 – планка, поддерживающая верхний ряд черепицы;
8 – боковые накладки к окнам;

 Оклад для изменения угла монтажа окна
Наименование и размер (см) окладаСтоимость, руб.
ESA
Оклад «ESA»  55* 7817 700
Оклад «ESA»  55*  9818 000
Оклад «ESA»  66*  9818 900
Оклад «ESA»  66*11820 100
Оклад «ESA»  78*  9820 100
Оклад «ESA»  78*11820 400
Оклад «ESA»  78*14021 100
Оклад «ESA»  94*11821 600
Оклад «ESA»  94*14021 900
Оклад «ESA» 114*11822 500
Оклад «ESA» 114*14022 800
Оклад «ESA»  78*16023 300
Оклад «ESA»  66*14020 400
