Оклады с дополнительной теплоизоляцией

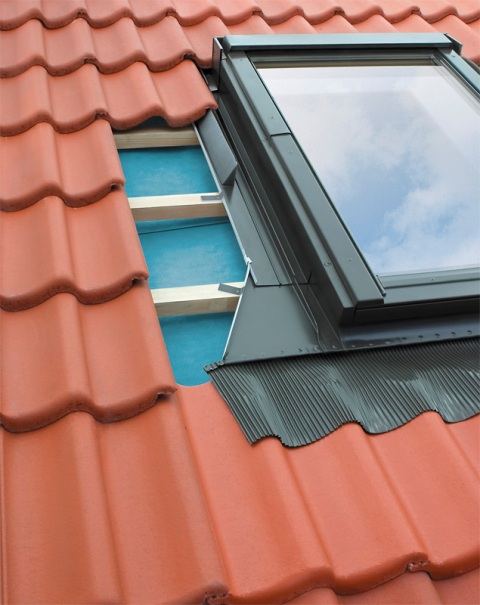

Изоляционный оклад для мансардных окон EHN-AT Thermo рекомендуется к использованию в районах с низкими температурами, поскольку он значительно снижает теплопотери в зоне окна. Оклад EHN-AT Thermo на 22 мм шире стандартного, имеет дополнительную изоляцию и элементы утепления с внутренней стороны. Предназначен для монтажа мансардного окна на глубине посадки в кровле N.

Оклад EHN-AT Thermo позволяет герметично соединить мансардное окно с любым кровельным покрытием с высотой профиля до 90 мм, в том числе с черепицей и металлочерепицей.

Стандартная версия оклада предназначена для одиночной установки мансардного окна в плоскости крыши. Существуют также системы для соединения мансардных окон в горизонтальные комплексы при условии расстояния между окнами минимум 15 см.

Оклад предназначен для установки в кровлях с углом наклона от 15° до 90°.

Конструкция оклада

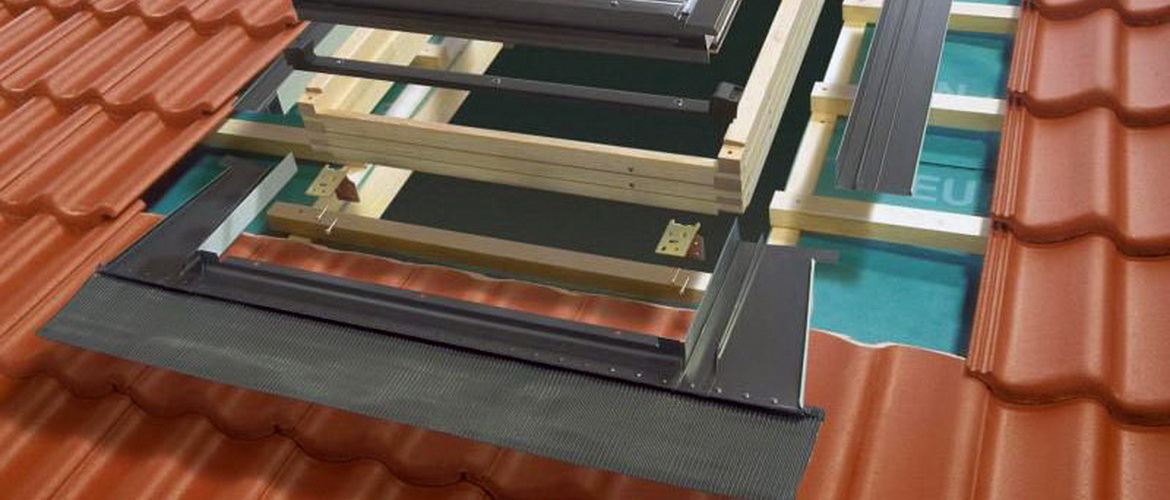

Оклад состоит из четырех основных элементов, в конструкцию которых входит слой теплоизоляции. Нижний элемент утепленного оклада имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. Для лучшей гидроизоляции мансардного окна, в комплект к окладу EHN-AT Thermo входят водоотводящая планка, которую рекомендуется устанавливать под наклоном на расстоянии 30 см над окном, а также специальные поролоновые клинья, которые предохраняют кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.

Элементы оклада: 1 – верхний элемент оклада с утеплителем; 2 – нижний элемент оклада с утеплителем и эластичным фартуком; 3 – боковые элементы с утеплителем; 4 – водоотводящая планка; 5 – кляммер; 6 – защитные поролоновые клинья; 7 – планка, поддерживающая верхний ряд черепицы; 8 – боковые накладки к окнам.
