Карнизный комплекс

Оклад EUV/B предназначен для установки карнизного окна в группе с мансардным окном, расположенным в плоскости кровли.

Оклад для карнизного комплекса окон состоит из следующих элементов:

  • изоляционный оклад для мансардного окна;
  • элементы, соединяющие мансардное и карнизное окна;
  • деревянная накладка для внутренней отделки места соединения окон.

Оклад типа EUV/B изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий.

Оклад EUV/B  предназначен для монтажа в крыши с углом наклона от 15 до 55°.

Оклад EUV-L/B предназначен для «чешуйчатых» кровельных покрытий.

Карнизный комплекс

Конструкция оклада

Оклад для карнизного комплекса EUV/B состоит из изоляционного оклада для мансардного окна, элементов, соединяющих это окно с карнизным окном, элементов, защищающих карнизное окно и металлических карнизных накладок.

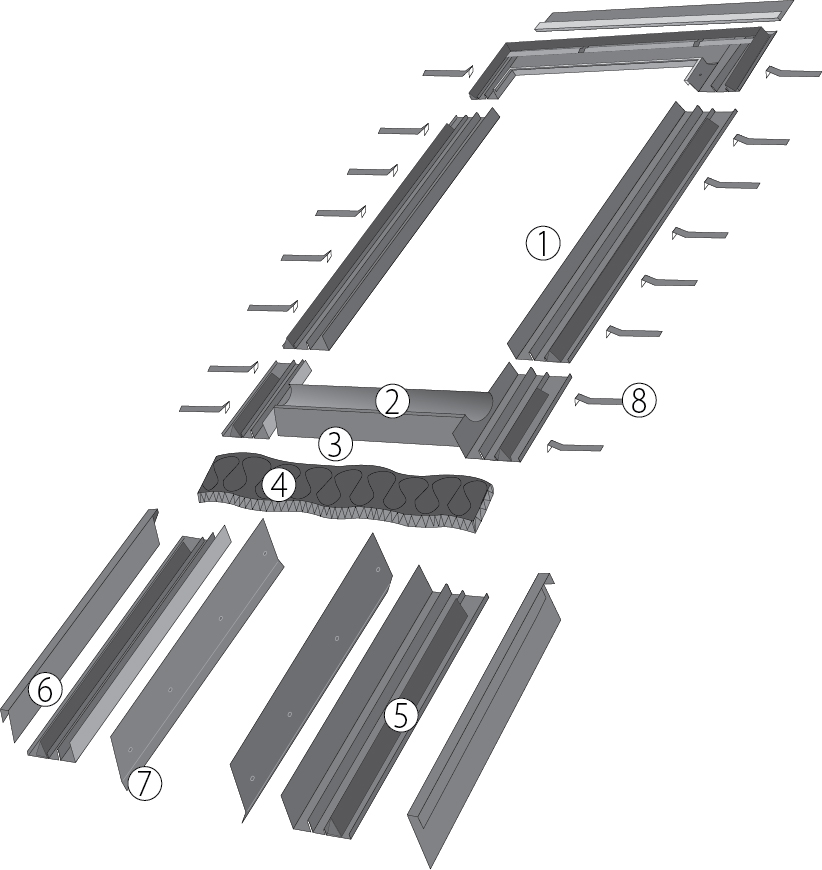

Элементы оклада:

1 – оклад к окну для крыши (без нижнего элемента);
2 – элемент, соединяющий окно для крыши и карнизное окно;
3 – изоляционная накладка из алюминия;
4 – утеплитель;
5 – боковые водостоки;
6 – карнизная планка;
7 – профиль-накладка;
8 – кляммер;
9 – водоотводящая планка;
10 – защитные поролоновые клинья;
11 – планка, поддерживающая верхний ряд черепицы;
12 – боковые накладки к окнам.

 Карнизный комплекс
Наименование и размер (см) окладаСтоимость, руб.
Оклад  EU/B
Оклад для «Карнизного окна» EUV/B 78*140/7510 600
Оклад для «Карнизного окна» EUV/B 94*140/ 9510 800
Оклад для «Карнизного окна» EUV/B114*140/9511 200
