Конструкция люкарны

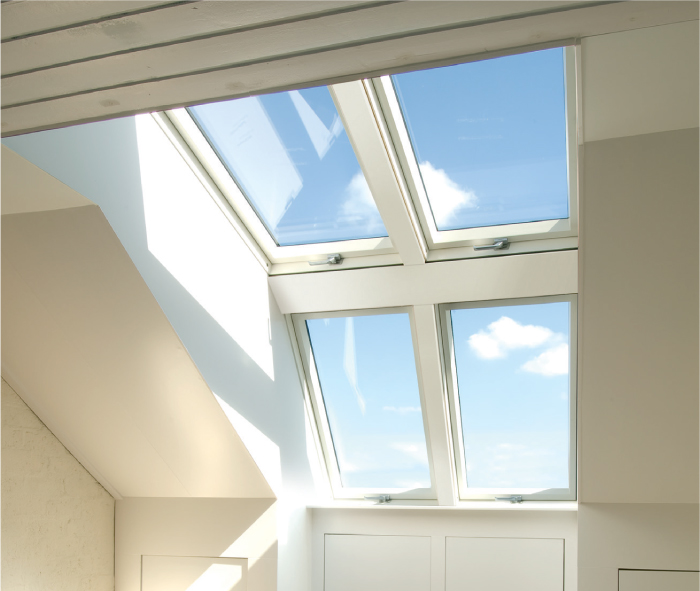

Сборная конструкция люкарны ED_ – это новая возможность оригинального остекления мансарды с использованием окон для крыши. Люкарна монтируется в скатной крыше, максимально увеличивая естественное освещение помещения.

В стандартной версии конструкция люкарны  предусматривает установку двух окон для крыши EDD (B2/_), либо трех окон для крыши – EDT (B3/_).

Также возможны следующие варианты исполнения верхнего ряда окон:

ED_-W – установка окон для крыши в той же комбинации, что и в нижнем ряду;

ED_-C – одно большое окно для крыши (глухое);

ED_-E – верхняя часть – глухая.

*Конструкция люкарны не комплектуется окнами для крыши. Окна для крыши необходимо приобретать отдельно.

Люкарна спроектирована для установки окон размером 78×118 см. По индивидуальному заказу возможно изготовление конструкции люкарны EDD для установки окон с размерами 94×118 см или 114×118 см.

Конструкция люкарны

Особенности

  • Утепленная деревянная конструкция люкарны гарантирует высокие термоизоляционные параметры.
  • Возможна установка в крыши с углом наклона от 35° до 70°.
  • Простой и быстрый монтаж – для монтажа не требуются специальные навыки и устройства.
  • Установленные окна для крыши в подобной конструкции могут быть дополнены широкой гаммой аксессуаров и дополнительных приспособлений.

Внимание! Боковые накладки к окнам упакованы и транспортируются в комплекте с окладом.

Конструкция люкарны

1 – нижний элемент оклада;
2 – поролоновые клинья;
3 – боковой элемент из алюминия;
4 – верхний элемент из алюминия;
5 –  боковые накладки к окнам;
6 – вертикальный соединительный желоб;
7 – верхний элемент из алюминия;
8 – водоотводящая планка;
9 – элемент конька оклада;
10 – нижний элемент из дерева;
11 – монтажные планки для боковых элементов;
12 – боковой элемент левый/правый;
13 – верхний элемент из дерева;
14 – соединительный элемент;
15 – вспомогательные стропила;
16 – поролоновые клинья.
